VLT变频器

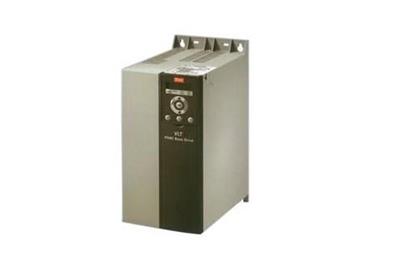

丹佛斯FC 111系列变频器

\

描述

VLT FC111是一款高质量的丹佛斯产品,专门为多泵控制的OEM客户量身定制。

特点

-标准内置HVAC软硬件功能:降低控制系统投资成本
-节能:运行成本更低
-增强型设计:更长的使用寿命
-用户友好:节省调试和运行成本
-内置直流母线电抗器:无谐波困扰

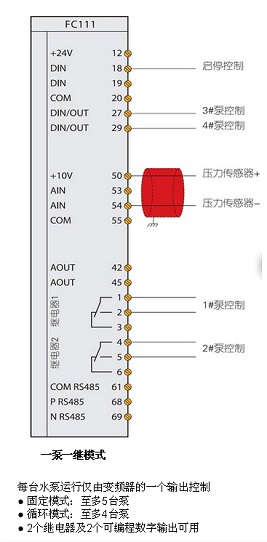

接线图

\
\

通用规格

-电源:
 ·电源电压:                 380-480V±10%
 ·电源频率:                 50/60Hz
 ·位移功率因数(cosφ)接近1:>0.98
 ·开启输入电源L1、L2、L3:   最快1次/分钟
-电机输出:
 ·输出电压:                 电源电压的0-100%
 ·输出带载切换:             无限制
 ·加/减速时间:              1-3600秒
 ·开环/闭环:                0-400Hz
-转矩特性
 ·启动转矩(可变转矩):      110%,最多持续60秒
 ·过载转矩(可变转矩):      110%,最多持续60秒
-数字输入:
 ·可编程数字输入:           4
 ·端子号:                   18/19/27/29
 ·逻辑:                     PNP或NPN
 ·电压水平:                 0-24VDC
 ·输入电阻:                 4KΩ
-模拟输入:
 ·模拟输入数量:             2
 ·端子号:                   53/54
 ·模式:                     电压或电流
 ·电压水平:                 0-10V(可调)
 ·电流水平:                 0/4-20mA
 ·输入电阻:                 <500Ω
-模拟输出:
·模拟输入数量:              2
 ·端子号:                   42/45
 ·模拟输出的电流范围:       0/4-20mA
 ·模拟输出通用端最大负载:   <500Ω
-数字输出:
 ·数字输出数量:             2
 ·端子号:                   53/54
·数字输出的电压水平:       12VDC
 ·数字输出的最大电压水平:   17VDC
 ·最大输出电流:             20mA
-继电器输出
·可编程输出继电器数量:      2
 ·继电器1:                  常闭:01-03,常开:01-02
·继电器2:                  常闭:04-06,常开:04-05
·最大端子负载(01-02):      AC-1:250VAC,3A;AC-15:250VAC,0.2A
 ·最大端子负载(01-03):      AC-1:250VAC,3A;AC-15:250VAC,0.2A
-控制卡,RS485 串行通讯:
 ·端子号:                    68/69
 ·端子号:                    61,端子68、69的共用端
-控制卡,24V直流输出
 ·端子号:                    12
 ·最大负载:                  80mA
-现场总线通信:
 ·标准内置:                  FLN Apogee
 ·FC协议:                   ModbusRTU
 ·N2 Metasys                  BACnet mstp
