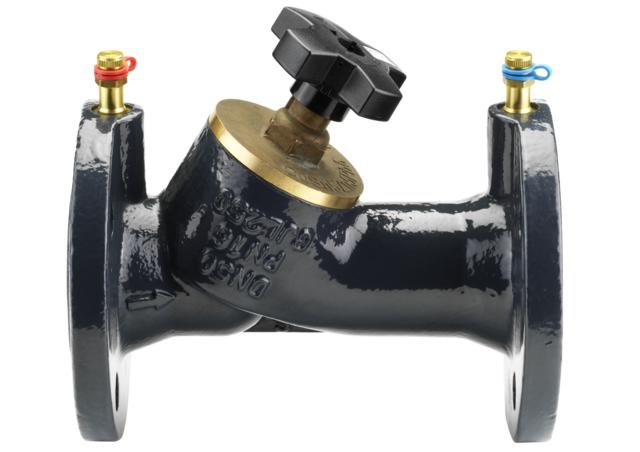

MSV-F2
简介
MSV-F2是用来平衡供热和制冷系统中的流量。MSV-F2是免维修，带有位置显示和行程限制，可进行精细调节。
阀门设定可以被锁定。阀门的特性数值可以在测量仪器PFM3000中设定。
阀门不含有石棉材料。
具有关断功能。
提供带或者不带测量接头的阀门。
基本技术数据：
·DN15-400
·PN 16介质温度：-10℃～130℃
·PN25介质温度：-10℃～150℃
·阀门可安装在供回水管上
技术数据
MSV-F2 阀 PN 16
|
公称直径 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
Kvs |
m³/h |
3.1 |
6.3 |
9.0 |
15.5 |
32.3 |
53.8 |
93.4 |
122.3 |
200.0 |
304.4 |
400.8 |
685.6 |
952.3 |
1380.2 |
2046.1 |
2584.6 |
|
|
公称压力 |
Bar |
16 |
||||||||||||||||
|
最大压降 |
Bar |
1.5 |
||||||||||||||||
|
泄漏率 |
|
A级，根据ISO5208，表5（无明显泄露） |
||||||||||||||||
|
介质 |
|
闭式供热和制冷系统中和水喝二次冷媒溶液 |
||||||||||||||||
|
最高介质温度 |
℃ |
130 |
||||||||||||||||
|
连接 |
|
法兰根据EN1092-2 |
||||||||||||||||
|
重量 |
KG |
1.9 |
2.5 |
3.2 |
5.6 |
6.5 |
10 |
16 |
20 |
29 |
42 |
54 |
196 |
358 |
464 |
678 |
805 |
|
|
阀体材料 |
|
铸铁EN-GJL250（GG25） |
||||||||||||||||
|
阀座密封 |
|
EPDM |
||||||||||||||||
|
阀锥材料 |
|
CW602N |
CuSn5Zn5Pb5 |
铸造不锈钢 |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MSV-F2 阀 PN 25
|
公称直径 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
Kvs |
m³/h |
3.1 |
6.3 |
9.0 |
15.5 |
32.3 |
53.8 |
93.4 |
122.3 |
200.0 |
304.4 |
400.8 |
685.6 |
952.3 |
1380.2 |
2046.1 |
2584.6 |
|
|
公称压力 |
Bar |
25 |
||||||||||||||||
|
最大压降 |
Bar |
2.0 |
||||||||||||||||
|
泄漏率 |
|
A级，根据ISO5208，表5（无明显泄露） |
||||||||||||||||
|
介质 |
|
闭式供热和制冷系统中和水喝二次冷媒溶液 |
||||||||||||||||
|
最高介质温度 |
℃ |
150 |
||||||||||||||||
|
连接 |
|
法兰根据EN1092-2 |
||||||||||||||||
|
重量 |
KG |
1.9 |
2.5 |
3.2 |
5.6 |
6.5 |
10 |
16 |
20 |
29 |
42 |
54 |
196 |
358 |
464 |
678 |
805 |
|
|
阀体材料 |
|
铸铁EN-GJL250（GG25） |
||||||||||||||||
|
阀座密封 |
|
EPDM |
||||||||||||||||
|
阀锥材料 |
|
CW602N |
CuSn5Zn5Pb5 |
铸造不锈钢 |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
