产品系列
蝶阀
电动蝶阀
主要参数
•紧凑型驱动器，90度角开关阀
• 驱动器电源为交流24伏或者交流230伏
• 手动旋钮可显示阀板位置
• 可手动操作
• 结构紧凑
• 自润滑轴承
• 阀体类型：4孔对夹式
• 阀体材质：铸铁EN GJL 250 (DIN GG25)
• 可水平或竖直安装
• 公称压力等级：PN 10或PN 16
•整体组装出厂，可直接安装。
规格
|
对夹式 |
电源电压 |
DN |
Kvs(m³/h) |
力矩（Nm） |
PN |
Tmax（℃） |
|
VFY-WA |
230V |
25 |
40 |
10 |
10 |
120 |
|
32/40 |
62 |
20 |
16 |
|||
|
50 |
79 |
20 |
||||
|
65 |
174 |
35 |
||||
|
80 |
275 |
35 |
||||
|
100 |
496 |
60 |
||||
|
125 |
883 |
100 |
||||
|
150 |
1212 |
100 |
||||
|
200 |
2500 |
300 |
||||
|
250 |
3948 |
600 |
||||
|
300 |
5635 |
600 |
||||
|
24V |
25 |
40 |
10 |
10 |
120 |
|
|
32/40 |
62 |
20 |
16 |
|||
|
50 |
79 |
20 |
||||
|
65 |
174 |
35 |
||||
|
80 |
275 |
35 |
||||
|
100 |
496 |
60 |
||||
|
125 |
883 |
100 |
||||
|
150 |
1212 |
100 |
||||
|
200 |
2500 |
300 |
||||
|
250 |
3948 |
600 |
||||
|
300 |
5635 |
600 |
技术参数
|
类型 |
对夹式 |
|
电源电压 |
24V、230V |
|
驱动器速度 |
30 sec/90° |
|
驱动器工作环境温度 |
-10～+50℃ |
|
阀体口径 |
DN25-300 |
|
泄漏率 |
参照PED97/23/CE.EN 12266-1,泄漏率A* |
|
阀体承压等级 |
16 bar from DN 32-300 |
|
介质 |
浓度为35%的乙二醇冷冻水，热水 |
|
介质温度 |
-10 ... +120 oC |
|
防护等级 |
IP 65 (DN 25... 125) |
|
垫片 |
EPDM |
|
阀体材质 |
铸铁EN GJL 250(DIN GG25) |
|
法兰标准 |
参照ISO 5211和NF E29-402标准 |
|
法兰连接 |
参照EN 1092-1标准 |

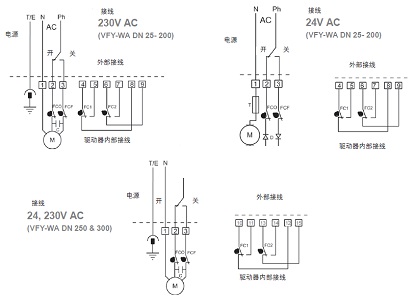

接线
