自力式压力/压差控制器
AFP/VFG
描述

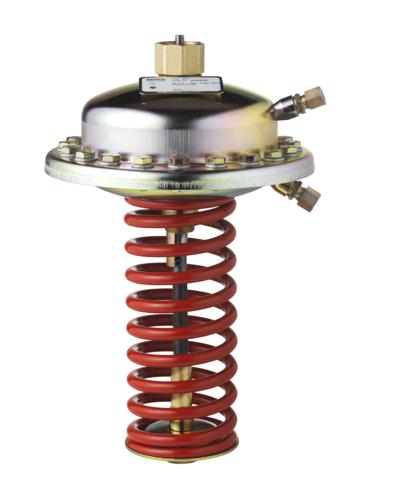

AFP是自力式压差控制器,当压差升高时阀门关小. AFP由型号为VFG2/VFG21的控制阀体(法兰连接)、带有控制膜盒和设定弹簧的驱动器组成。
主要参数
·DN 15-250
·Kvs 40.-400（m³/h）
·PN 16/25/40
·供水和回水安装
·介质温度：2-200℃
技术参数
|
公称直径 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
Kvs值 |
m³/h |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|
|
Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
||
|
公称压力 |
PN 16/25/40，法兰符合EN1092-2标准 |
||||||||||||||
|
最大压差 PN16 |
bar |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
12 |
10 |
10 |
|
|
最大压差 PN25/40 |
bar |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
12 |
10 |
10 |
|
|
工作介质 |
用于采暖，区域供热和制冷系统的水，最高温度5℃ |
||||||||||||||
|
最高温度 |
VFG 2 |
金属密封阀芯150℃（使用冷却罐可达200℃） |
140℃（200℃） |
||||||||||||
|
VFG 21 |
软密封阀芯为150℃ |
140℃ |
|||||||||||||
|
连接 |
法兰连接 |
||||||||||||||
|
阀体材质 |
PN 16 |
灰铸铁 |
|||||||||||||
|
PN 25 |
球墨铸铁 |
||||||||||||||
|
PN 40 |
铸钢 |
||||||||||||||
|
阀芯材质 |
不锈钢 |
||||||||||||||
|
密封件材质 |
EPDM仅用于VFG 21 |
||||||||||||||
|
压力平衡 |
不锈钢波纹管 |
压制膜片 |
|||||||||||||
