气候补偿控制器

ECL 210

\

简介

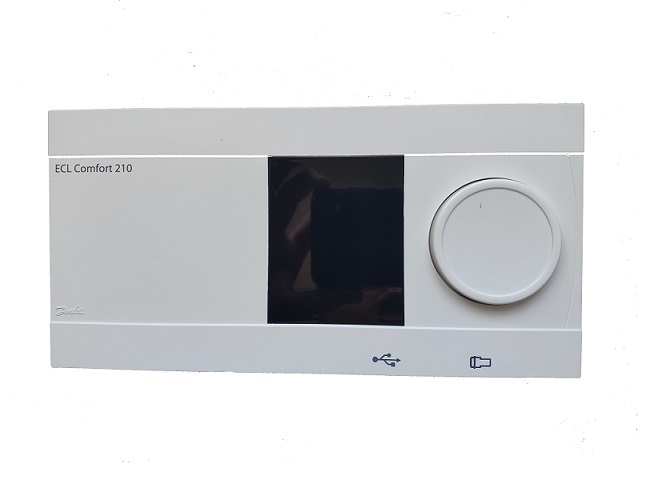

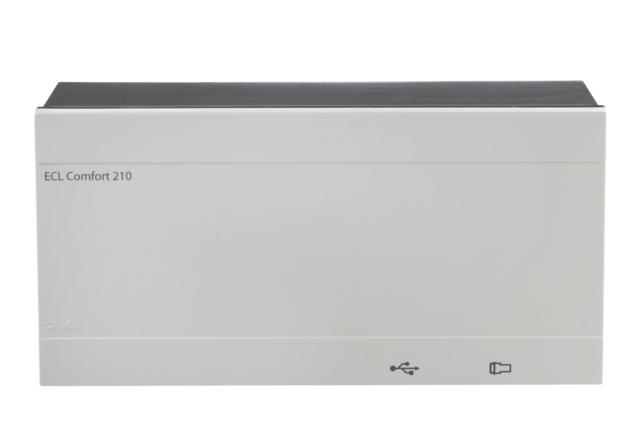

ECL舒适210电子控制器带有气候补偿功能,用于区域供热、中央供热和制冷系统,多可控制3个回路。其配置的应用程序卡决定每个电子控制器的应用。 ECL舒适210控制器具有电子输出控制电动阀、继电器输出循环泵/切换阀以及输出警示等设施,可与6个Pt1000温度传感器连接。 其外壳具有墙壁和导轨安装两种设计。ECL舒适210系列还包括ECL舒适210B(无表盘和显示器),其可以面板安装,通过安装在面板前端的远程控制器ECA30/31进行操作。

通用功能

·ECL舒适210具有现代供热和生活热水电子温控器所必需的功能;
·可作为ECL 485通讯中的主或者从,与同一网络中的ECL 210/310进行通讯;
·ECL应用程序卡包含应用软件。如果更换应用程序卡可为系统进行升级;
·具备例如数据记录和报警等附加功能;
·内置实时时钟,可实现夏令时转换,周计划和节假日计划;
·电机保护,在保证系统平稳运行的同时,可延长电动机调节阀使用寿命。在非采暖季,使阀门定时动作,保证阀门不被锈死;
·基于周计划的分时供热功能,可提供节假日时间表,来实现舒适和低温控制;
·读取热表或流量计的脉冲信号,对回水热量或流量进行限制;
·很多应用中,可采集0-10V的压力信号,控制器内部可调整量程;
·一些应用中,数字量输入信号需要被处理。这个功能可实现舒适和低温控制的切换,或者对流量开关信号做出反应;
·每个独立回路中的控制参数,例如,比例带积分时间、调节阀运行时间和中间带等都可单独进行设置。

供热功能

·供热曲线,供水温度上下限都是通过可修改的6点坐标曲线进行设定的;
·一次回水温度限制值可随室外温度变化,也可是一个固定值;
·当室外温度较高时,停止供热功能会自动停止供热并停止循环泵;
·采集室内温度,可修正二次供水温度,以提高室内舒适度;
·优化功能确保在需要时刻进行供热(室外温度越低,越早提前开始供热);
·开始供热时可以实现的平稳上升(区域供热中);
·开始供热时可以实现迅速升温(锅炉系统中);
·循环泵的控制,与供热需求相关且带防冻保护功能。在非采暖季,使水泵定时转动,防止水泵锈死;
·在低温控制时有两种选择:
  *使二次供水温度降低一个固定值或者温度降低值与室外温度相关(室外温度越低,降低至越小);
  *停止供热,但具有防冻保护功能。

生活热水(DHW)功能

·在应用程序A217和A266中,自动调谐功能可自动为生活热水系统设定参数。但是,必须要与折现或等百分比特性的阀门配合使用,例如丹佛斯VB 2、VM 2、VF 2和VFGS 2等阀门。
·防军团菌功能可根据设定的时间程序来执行;
·可开启生活热水优先功能;

技术参数



ECL 舒适210/210B

ECA 30/31

环境温度

0-55℃

储藏和运输温度

-40至70℃

安装

垂直,墙体或导轨安装

垂直,墙体或面板安装

温度传感器类型

Pt1000(0℃时1000Ω),IEC715B,-60至150℃

内置可替换室内温度传感器,Pt1000(0℃时1000Ω)

数字量输入

12VDC 上升沿出发

-

模拟量输入

0-10V,分辨率:9位

-

脉冲输入

Max.200Hz

-

重量

0.46/0.42Kg

0.14Kg

显示

图形化单色彩,带背光显示屏;128*96点;
显示模式:黑色背光,白色文字图形

最小时钟备份时间

72 hours

-

防护等级

IP 41

IP 20

CE-所满足的标准

EMC电磁兼容性遵循2001/108/EC
免疫性:EN 61000-6-1:2007
放射性:EN 61000-6-3:2007
低压遵循:2006/95/EC:EN 60730
