气候补偿控制器

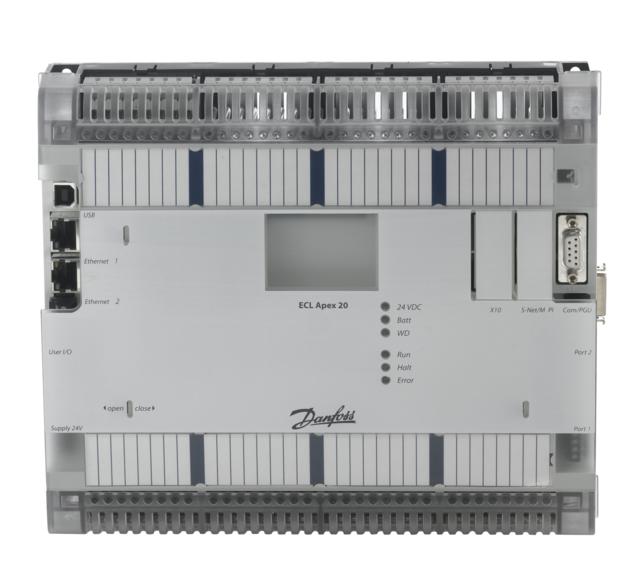

ECL Apex 20/ECA 20

\

描述

可编程控制器ECL Apex 20专用于换热站和换热机组的控制,既有供热控制专用功能,又可自由编程,能满足换热站内所有温度、压力、流量等参数的控制需求以及对换热站、控制器安全运行的要求,并有强大的通讯功能已利于与现场设备和上位机的通讯。
ECL Apex 20控制器集成了以下超强性能:
·基于Motorola 32位微处理器CF5272,主频达66MHz;
·内存为1MB RAM+1MB Flash,可选的Flash存储器最高可达2GB;
·控制器本体有如下IO点:10DI+5Pt1000+9AI+5DO+3AO,可再扩展60个模块;
·控制器本体带有USB口、两个10M/100M自适应以太网口、两个RS485接口(其中一个也可作为RS232接口),可分别用于编程、连接上位机、连接触摸屏、;连接现场设备等,另外通过扩展插槽最多可扩展至12个串行接口;
·支持以太网TCP/IP、现场总线Profibus/ModBus/Lon/BACnet等协议;
·开放的系统,提供OPC支持;
·通过RS232/485接口可连接M-bus协议的热表;
·支持自由口编程,方便与非标准协议的现场设备连接;
·内置Web Server功能,用户可通过IE浏览器浏览控制器内数据;并可在网页上实现监控,动态实时更新、观察数据趋势图等功能;
·带看门狗(包括硬件看门狗和软件看门狗)和中断功能,对系统掉电、通讯中断、误操作等进行保护并发出报警;
·可配备5.7″触摸屏ECA 20;
内置丰富的HVAC 功能库,利于用户编程。

技术数据



ECL Apex 20

触摸屏ECA 20

电源符合EN/IEC 61 131-2

24VDC +25%至20%,Min.0.6A

24VDC +30%至20%,Min.0.6A

环境温度

安装于竖直背板上时:0-55℃
其他安装方式:0-40℃

0-50℃

储存温度

-20~85℃

-20~70℃

相对湿度

10-95无结露

5-95无结露

IP等级

IP 20

IP 65(安装于面板上时从面板前侧)

外壳材料

PC/ABS塑料

PC塑料/刚

安装

导轨EN 50022-35(2*35mm)或螺丝4*M4

面板安装

时钟

电池CR 2032



最大输入/输出模块数

61(包含本体模块)



重量

1.15KG

1KG

CE-标志

EMC-遵从2004/108/EC,61000-6-1,61000-6-3,LVD-遵从2006/95/EC



编程软件

ECL Apex 20由PG5编程工具进行编程。支持如下编程方式:
·指令表S-Edit
·顺序功能图GRAFTEC
·功能块图FUPLA

ECA描述

ECA 20触摸屏:
·带背光的5.7″STN触摸屏
·256色
·分辨率640*480
·4MB闪存
·RJ45以太网接口
·RS232/485接口
·USB接口
·24VDC电源
