流量限制器

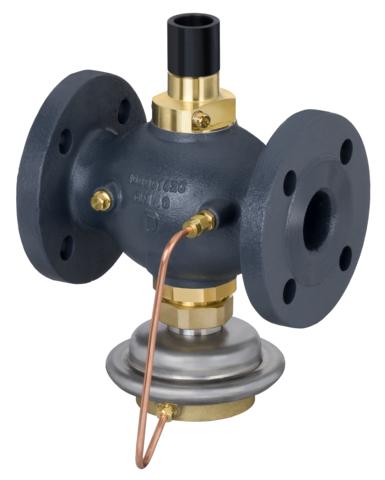

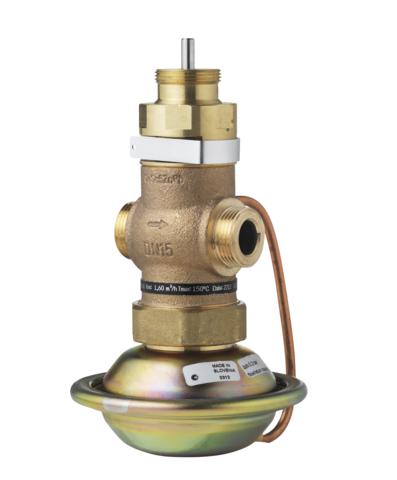

AVQM
简介
AVQM与电动驱动器组合以后就变为有流量限制功能的调节阀. AVQM与AMV系列电动驱动器组合后可由ECL2000或ECL舒适控制器控制.
技术数据
|
公称直径 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
Kvs值 |
m³/h |
4 |
6.3 |
8 |
12.5 |
16 |
20 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|
|
流量调节范围 |
0.2bar |
m³/h |
0.07-2.2 |
0.16-3.0 |
0.2-3.5 |
0.4-8 |
0.8-10 |
0.8-12 |
5.6-40 |
8-40 |
12.6-63 |
16-80 |
30-145 |
38-190 |
56-280 |
|
0.5bar |
m³/h |
|
5.6-40 |
8-58 |
12.6-76 |
16-91 |
30-220 |
38-285 |
56-420 |
||||||
|
Z值 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.5 |
0.4 |
0.35 |
0.3 |
0.3 |
0.2 |
0.2 |
||
|
最大压差（PN16） |
bar |
20 |
20 |
20 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
12 |
10 |
10 |
|
|
公称压力 |
PN 16或25，法兰符合DIN 2501标准 |
||||||||||||||
|
最高温度 |
150℃ |
140℃ |
|||||||||||||
|
工作介质 |
用于采暖、区域供热和制冷系统的水，最低温度5℃ |
||||||||||||||
|
压力平衡 |
不锈钢波纹管，材质编号1.4571 |
压制膜片 |
|||||||||||||
|
阀体材料 |
PN16 |
灰铸铁ＥＮ－ＧＪＬ－２５０（ＧＧ－２５） |
|||||||||||||
|
PN25 |
红铜（ＲＧ５） |
||||||||||||||
|
阀芯材料 |
不锈钢，材料编号1.4404 |
||||||||||||||
