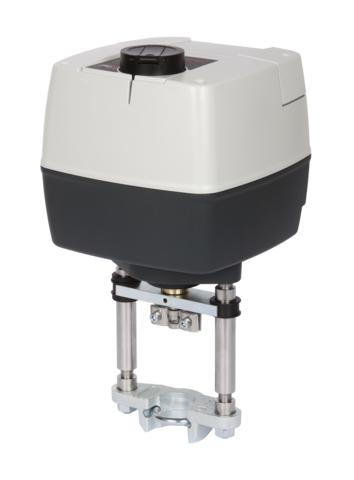

AME 655/658 SU/658 SD/659 SD
简介
驱动器AME 655/658/659为区域供热/供冷系统和暖通空调系统中的电动机调节阀设计，可模拟量控制，也可三点控制。
本款驱动器可以与下列丹佛斯调节阀阀体相配合使用：
·VFM、VFS（DN 65-100）、VFG（S）、VFU、VF（DN 100-150）、VL（DN 100）
·动态平衡型调节阀（一体阀）AHQM和AFQM
特点
·既可电手动操作，也可机械手动操作
·具有阀位指示
·反应驱动器运行状态的LED显示在外面，方便观察
·在同一个驱动器内运行速度可选
·驱动器运行方向可选
·自动检测阀体行程，减少调试时间
·有手动操作的开关按钮并且在驱动器外面
·调节特性可根据需要进行优化
·有行程限制功能，且限制值可调
·4/5号端子可输出脉冲，也可连续输出
·复位按钮位于驱动器外壳上，方便操作
·自动检测控制信号Y是否存在
·给定信号Y和反馈信号X都采用电流隔离技术
·驱动电机热保护和过载保护
·精确的调节和对控制信号的快速反应
技术数据
|
驱动器型号 |
AME 655 |
AME 658 SD |
AME 658 SU |
AME 659 SD |
|
|
电源 |
V |
24 or 110-230；+10 to -15%；AC or DC |
|||
|
功率 |
VA |
14.4（24V） |
19.2（24V） |
19.2（24V） |
19.2（24V） |
|
17.6（110V） |
24.8（110V） |
24.8（110V） |
24.8（110V） |
||
|
16.1（230V） |
35.7（230V） |
35.7（230V） |
35.7（230V） |
||
|
频率 |
Hz |
50/60 |
|||
|
控制输入Y |
V |
0-10V（2-10V）Ri=40KΩ |
|||
|
mA |
0-20（4-20）Ri=500Ω |
||||
|
|
三点控制（通过接线自动检测） |
||||
|
阀体反馈X |
V |
0-10V（2-10V）Ri=10KΩ |
|||
|
mA |
0-20（4-20）Ri=510Ω |
||||
|
驱动力 |
N |
2000 |
|||
|
最大行程 |
mm |
50 |
|||
|
速度（可选） |
s/mm |
3 or 4、6 |
|||
| 最高介质温度 | ℃ | 200（余VFGS相配带阀体加长件时最高温度350） | |||
| 环境温度 | 0 to +55 | ||||
| 储存和运输温度 | -40 to +70（储存3天） | ||||
| 保护等级 | II | ||||
| 外壳防护等级 | IP 54 | ||||
| 重量 | KG | 5.3 | 8.6 | 8.6 | 8.6 |
| 安全复位功能 | 无 | 有 | 有 | 有（DIN） | |
| 安全复位速度 | s/mm | - | ≥1 | ≥1 | ≥1 |
| 手动操作 | 电动和机械 | 电动和机械 | 电动和机械 | 电动 | |
| 断电时的响应 | 阀杆保持原位 | 阀杆向伸出的方向运动 | 阀杆向收缩的方向运动 | 阀杆向伸出的方向运动 | |
