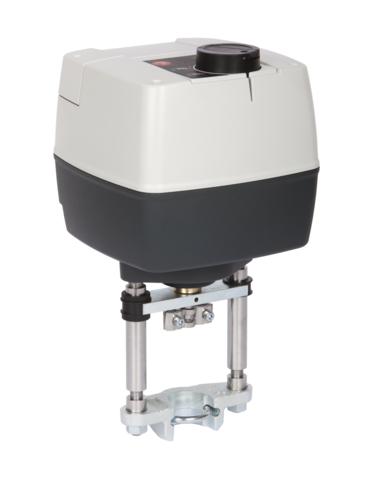

AMV 655/658 SU/658 SD/659 SN
简介
驱动器AMV 655/658/659为区域供热/供冷系统和暖通空调系统中的电动机调节阀设计,控制信号为三点控制。
本款驱动器可以与下列丹佛斯调节阀阀体相配合使用:
·VFM、VFS(DN 65-100)、VFG(S)、VFU、VF(DN 100-150)、VL(DN 100)
·动态平衡型调节阀(一体阀)AHQM和AFQM
特点
·既可电手动操作,也可机械手动操作
·具有阀位指示
·反应驱动器运行状态的LED显示在外面,方便观察
·在同一个驱动器内运行速度可选
·驱动器运行方向可选
·4/5号端子可脉冲输出
·驱动电机热保护和过载保护
技术数据
驱动器型号 |
AMV 655 |
AMV 658 SD |
AMV 658 SU |
AMV 659 SD |
|
电源 |
V |
24 or 110-230;+10 to -15%;AC or DC |
|||
功率 |
VA |
14.4(24V) |
19.2(24V) |
19.2(24V) |
19.2(24V) |
17.6(110V) |
24.8(110V) |
24.8(110V) |
24.8(110V) |
||
16.1(230V) |
35.7(230V) |
35.7(230V) |
35.7(230V) |
||
频率 |
Hz |
50/60 |
|||
控制输入 |
三点式 |
||||
驱动力 |
N |
2000 |
|||
最大行程 |
mm |
50 |
|||
速度(可选) |
s/mm |
3 or 4、6 |
|||
最高介质温度 |
℃ |
200(余VFGS相配带阀体加长件时最高温度350) |
|||
环境温度 |
0 to +55 |
||||
储存和运输温度 |
-40 to +70(储存3天) |
||||
保护等级 |
II |
||||
外壳防护等级 |
IP 54 |
||||
重量 |
KG |
5.3 |
8.6 |
8.6 |
8.6 |
安全复位功能 |
无 |
有 |
有 |
有(DIN) |
|
安全复位速度 |
s/mm |
- |
≥1 |
≥1 |
≥1 |
手动操作 |
机械 |
电动和机械 |
电动和机械 |
电动 |
|
断电时的响应 |
阀杆保持原位 |
阀杆向伸出的方向运动 |
阀杆向收缩的方向运动 |
阀杆向伸出的方向运动 |
