AMV(E) 410/413(已停产)
简介
·AMV(E)413具有安全复位功能;AMV(E)410不具有安全复位功能

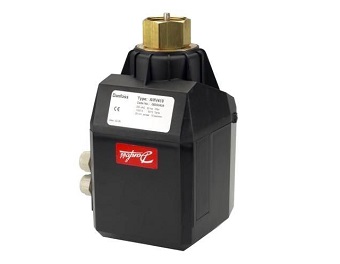

·AMV(E)410/413是带有同步电机和齿轮的驱动器
·驱动器可与下列阀门连接使用:
*两通阀:VFG 2(21)、VFG 25、VGU 2(常闭)、VFGS 2(蒸汽)、DN15-250
*组合阀:AFQM(一体阀),DN40-125
·驱动器可以与丹佛斯ECL控制器或其他控制器通过三点或模拟量信号相连
·驱动器主要用在以水和蒸汽为介质,温度可高达35℃的供热和区域供热系统
主要数据
·额定电压:230V/50Hz和24V/50Hz
·输入信号:三点控制信号/模拟量控制信号 0(4)-20mA或0(2)-10V
·手动调节:电动/机械
·附加设备:末端开关
技术参数
驱动器信型号 |
AMV 413 |
AMV410 |
AME413 |
AME410 |
安全复位功能 |
X |
- |
X |
- |
电源电压/频率 |
230V~+10至-15% |
24V~+10至-15% |
||
消耗功率 (VA) |
10 |
4 |
12 |
6 |
输入信号 |
三点控制信号 |
0(4) ~20mA dc |
||
行程位置反馈信号 |
- |
|||
行程 (mm) |
20 |
|||
末端开关(2个) |
230V 1A |
24V 1A |
||
行程速度 (s/mm) |
15 |
|||
弹簧复位功能 |
0.5至1 |
- |
0.5至1 |
- |
驱动力 (N) |
800 |
1000 |
800 |
1000 |
断电响应 |
安全复位功能 |
阀杆保持原位 |
安全复位功能 |
阀杆保持原位 |
防护等级 EN 60 529 |
IP 54 |
|||
运行环境温度范围 (℃) |
-10至+50 |
|||
贮存环境温度范围 (℃) |
-40至+70 |
|||
手动定位 |
电动 |
|||
重量 (KG) |
2.8 |
2.1 |
2.8 |
2.1 |
阀体材料 |
聚酰胺、玻璃纤维加强 |
|||
顶帽/连接件和材料 |
黄铜/钢 |
