产品系列
电动调节阀

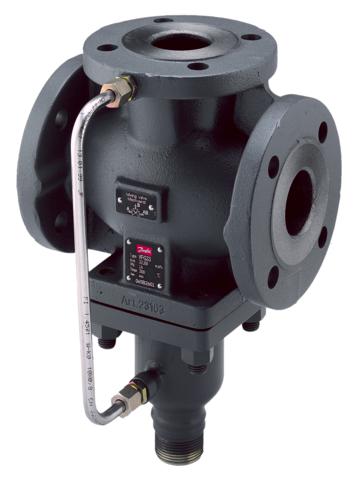

VFG 33
描述
压力平衡型三通混水阀、分水阀。
主要参数
·DN 25-125
·Tmax350℃
·介质:循环水或浓度不高于30%的乙二醇溶液
·阀芯:金属硬密封
·三通压力平衡型
·只与温控器AFT配合使用
技术参数
公称直径 |
DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
||
Kvs值 m³/h |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
|||
Kvs值 m³/h |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
|||
Z值 根据VDMA 24 422 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
|||
|
ΔPmax PN16 |
16 |
16 |
16 |
14 |
12 |
10 |
10 |
10 |
||
AFTPN25/40 |
18 |
18 |
16 |
14 |
12 |
10 |
10 |
10 |
|||
公称压力 |
PN16,25,法兰标准符合EN 1092-2 |
||||||||||
工作介质温度 |
循环水/浓度不高于30%乙二醇溶液/2~200℃(加ZF4可到350℃) |
||||||||||
压力平衡 |
不锈钢波纹管,材质编号No.1.4571 |
||||||||||
阀体材质 |
PN16 |
球墨铸铁 EN-GJS-400-18-LT(GGG-40.3) |
|||||||||
PN25 |
球墨铸铁 EN-GJS-400-18-LT(GGG-40.3) |
||||||||||
阀芯材质 |
不锈钢,材质编号No.1.4404 |
|
|||||||||
阀座材质 |
不锈钢,材质编号No.1.4021 |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
