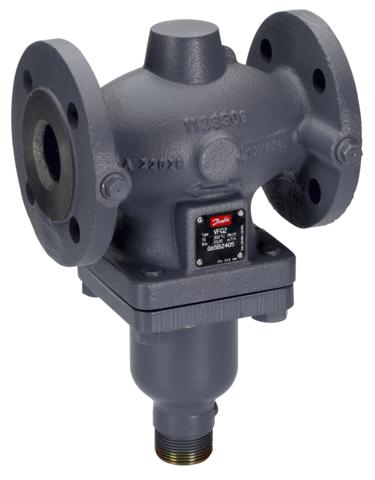

VFGS 2
![\](http://www.jinhongtu.com/uploadfile/2016/0719/20160719103416377.jpg)
描述
用于介质为蒸汽的两通调节阀,具有不同的材质,可以满足大负荷的需求,并提供不同的连接方式。
主要参数
·DN 15-250
·Tmax350℃
·两通阀(常开型)
·介质:蒸汽
·阀芯:金属硬密封
·压力平衡型
技术参数
公称直径 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Kvs值 m³/h |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
||
Kvs值 m³/h |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
125 |
200 |
225 |
280 |
||
Z值 根据VDMA 24 422 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
||
|
ΔPmax PN16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
|
|||
AFTPN25/40 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
|||||
|
ΔPmax PN16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
10 |
10 |
||||
AMVPN25/40 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
10 |
10 |
|||||
|
ΔPmax PN16 |
|
|
|
|
|
|
|
|
|
|
12 |
10 |
10 |
|
AMVPN25/40 |
|
|
|
|
|
|
|
|
|
|
12 |
10 |
10 |
||
公称压力 |
PN16,25或40,法兰标准符合EN 1092-2 |
||||||||||||||
工作介质温度 |
水蒸气/最高350℃ |
||||||||||||||
压力平衡 |
不锈钢波纹管,材质编号No.1.4571 |
||||||||||||||
阀体材质 |
PN16 |
灰铸铁,EN-GJL-250(GG-25) |
|||||||||||||
PN25 |
球墨铸铁 EN-GJS-400-18-LT(GGG-40.3) |
||||||||||||||
PN40 |
铸钢GP240GH(GS-C 25) |
||||||||||||||
阀芯材质 |
不锈钢,材质编号No.1.4404 |
No.1.4313 |
|||||||||||||
阀座材质 |
不锈钢,材质编号No.1.4021 |
|
