产品系列

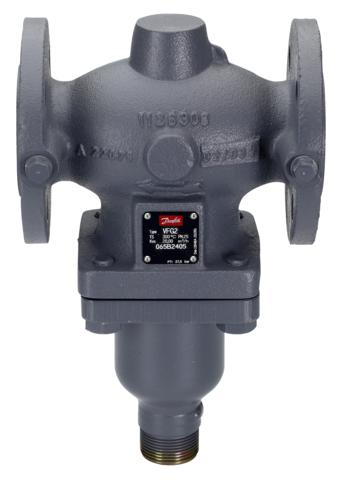

电动调节阀
VFG 2/VFG 21
描述
用于采暖、区域供热和制冷系统阀门
主要参数
·DN 15-250
·Tmax200℃
·两通阀（常开型）
·介质：循环水或浓度不高于30%的乙二醇溶液
·阀芯：VFG 2金属硬密封
VFG 21软密封
·压力平衡型
技术参数
|
公称直径 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
Kvs值 m³/h |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
||
|
Z值 根据VDMA 24 422 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
||
|
|
ΔPmax PN16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
15 |
15 |
|
|||
|
AFTPN25/40 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
|||||
|
|
ΔPmax PN16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
10 |
10 |
||||
|
AMVPN25/40 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
10 |
10 |
|||||
|
|
ΔPmax PN16 |
|
|
|
|
|
|
|
|
|
|
12 |
10 |
10 |
|
|
AMVPN25/40 |
|
|
|
|
|
|
|
|
|
|
12 |
10 |
10 |
||
|
公称压力 |
PN16，25或40，法兰标准符合EN 1092-2 |
||||||||||||||
|
工作介质温度 |
循环水/浓度不高于30%乙二醇溶液/导热油/2-200℃ |
||||||||||||||
|
压力平衡 |
不锈钢波纹管，材质编号No.1.4571 |
|
|||||||||||||
|
压制膜片/波纹管 |
|||||||||||||||
|
阀体材质 |
PN16 |
灰铸铁，EN-GJL-250（GG-25） |
|||||||||||||
|
PN25 |
球墨铸铁 EN-GJS-400-18-LT（GGG-40.3） |
||||||||||||||
|
PN40 |
铸钢GP240GH（GS-C 25） |
||||||||||||||
|
阀芯材质 |
不锈钢，材质编号No.1.4404 |
No.1.4021 |
|||||||||||||
|
阀座材质 |
不锈钢，材质编号No.1.4021 |
NO.1.4313 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
